Im letzten Kapitel des Dynamowikis werden die erstellten Scripte mit Hilfe des Dynamo Players ausgeführt. Dieser bildet die Schnittstelle zwischen Revit und den erstellten Scripten. Die Bedienung der Scripte wird dadurch weiter vereinfacht, bietet aber nichtmehr die direkte Bearbeitung der visuellen Programme.

Es werden die Scripte der letzten beiden Beispiele benötigt. Dynamoscript Objekterstellung Dynamoscript Parameterüberschreibung

In Revit wird ein neues Projekt angelegt und anschließend Dynamo geöffnet und das Script für Objekterstellung geöffnet.

Nun wird per klicken der rechten Maustaste auf einen Block(Eingabegruppe), die Option Is Input ausgewählt.

Mit diesen Schritt lassen sich die Blöcke beim Starten des Dynamo Players zukünftig anzeigen. Das script wird gespeichert und geschlossen. Es wird nun das Script für die Parameterüberschreibung geöffnet.

Nach dem Öffnen des Scriptes wird es in zwei unterschiedliche Versionen gespeichert, weil es zwei verschieden Teilscripte enthält und im nächsten Schritt jedes einzeln angesteuert werden soll.

Nun wird im ersten Script der Select Model Elements Block wieder entfreezed.

Der Select Model Elements und die beiden String Blöcke werden nun als Is Input definiert. Das untenstehende Teilscript wird gelöscht. Anschließend wird gespeichert.

Die Blöcke bekommen noch eine eindeutige Überschrift, damit man die Blöcke den Funktionen im Dynamo Player zuordnen kann.

In der anderen Version des Scriptes wird nun das obenstehende Teilscript gelöscht. Anschließend werden alle blau markierten Blöcke umbennant und als Is Input festgelegt.

Das normale Dynamo kann geschlossen werden und der Dynamo Player wird gestartet.

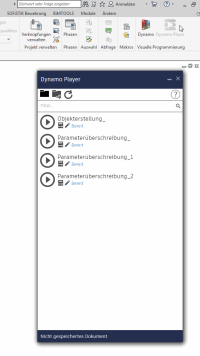

Der Zielordner kann mit dem ersten Ordnersymbol festgelegt werden. Es wird zu den abgelegten Scripten navigiert.

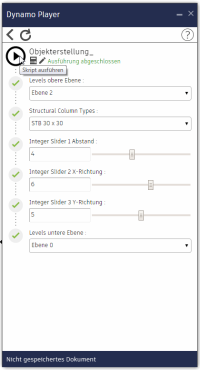

Durch klicken auf das Eingabe bearbeiten Symbol kann man nun seine eigenen Wert eingeben.

Hier können nun auf spielerische Weise alle Möglichkeiten der Stützengenerierung ausprobiert werden. Mit klicken des abspielen Symbols wird das Script ausgeführt.

Durch klicken des Zurück Symbols gelangt man wieder in den Ordner.

Diese Vorgehensweise gilt für alle Scripte. Es steht nun frei alle Möglichkeiten und Varainten auszutesten.

Die praktische Handhabung des Dynamo Players ermöglicht nach erfolgreichen Erstellen diverser Scripte ein schnelles und komfortables Verwalten von Scripten. Auf diese Weise können auch komplexere Scripte, die man aus dem Internet oder von Freunden bekommen hat, ohne Hintergrundwissen des detaillierten Programmablaufs ausgeführt werden.

Dieses Dokuwiki zeigte nur einen kleinen Einblick in die Funktionen, Anwendungsgebiete und Möglichkeiten im Einsatz mit Autodesk Revit. Detaillierte Erläuterungen, sowie weitere interessante Beispiele lassen im
