200. Pläne

In Revit kann das Gebäudemodell mittels Plänen ausgewertet und dargestellt werden. Die DIN 1356-1 legt hier die Arten und den Inhalt von Bauzeichnungen fest. Sie unterscheidet zwischen

• Bauzeichnungen für die Objektplanung
  • Vorentwurfszeichnungen
  • Entwurfszeichnungen
  • Bauvorlagenzeichnungen
  • Ausführungszeichnungen
  • Abrechnungszeichnungen

• Bauzeichnungen für die Tragwerksplanung
  • Positionszeichnung
  • Schalzeichnung
  • Rohbauzeichnungen
  • Bewehrungszeichnungen
  • Fertigteilzeichnungen
  • Verlegezeichnungen

In diesen Zeichnungen wird das Bauobjekt in Draufsichten oder Ansichten dargestellt. Hierzu werden in Draufsichten die benötigten Grundrisse als Grundriss Typ A oder Typ B dargestellt. Im Typ A wird der untere Teil horizontal geschnittenen Bauobjektes dargestellt. Die sichtbaren Begrenzungen der Bauteile sind hierbei sichtbar eingezeichnet. Die Art der Darstellung ist typisch für Architektenzeichnungen.

Im Typ B wird die sogenannte gespiegelte Untersicht also der obere Teil eines horizontal geschnittenen Bauobjektes dargestellt. Diese Darstellung wird häufig auch als Blick in die leere Schalung bezeichnet und ist typisch für die Tragwerksplanung. Ergänzend zu den Grundrissen werden i.d.R noch Schnitte benötigt. Diese zeigen den hinteren Teil eines vertikal geschnittenen Bauobjektes.

Die Linienarten und Linienbreiten die für die sichtbaren oder auch nicht sichtbaren Kanten des Bauobjektes zu verwenden sind in Abhängigkeit vom Maßstab geregelt. Als Linienarten werden die Volllinie, die Strichlinie, die Strichpunktlinie, die Strich-Zweipunktlinie sowie die Punktlinie verwendet.

Linienarten und -breiten (vgl. DIN 1356-1 : 2018-03 Tabelle 2
Kennzeichnung von Schnittflächen (vgl. DIN 1356-1 : 2018-03 Tabelle 4

in Revit sind die normativen Vorgaben in Darstellungseigenschaften hinterlegt und werden entsprechend den Ansichtsbereichen angezeigt.

Diese Erläuterungen basieren auf Revit 2020 mit der Architektur-Vorlage.

Revit organisiert die Pläne im Projekt in der Katergorie Plane (Gliederung) im Projektbrowser. Dort sind die Leistungsphase (LPH) 1 - 5 als Ordnungskriterium eingeführt.

Eine Dokumentation dazu findet man in Technische Info – BIM Architektur und Ingenieurbau Vorlage und Technische Information BIM - Erstellen von Präsentationsplänen in Revit

Ein neuer Plan kann initial über die

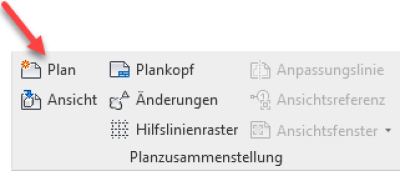

MFL - Ansicht - Planzusammenstellung -> Plan

oder im Projektbrowser durch Klick mit der RMT auf Pläne (Gliederung) → Neuer Plan… angelegt werden.
