210. Pläne als PDF ausgeben

Mit der Version Autodesk Revit 2022 ist möglich direkt aus der Anwendung PDF-Dateien zu erzeugen.

MFl -Datei -> Exportieren -> PDF

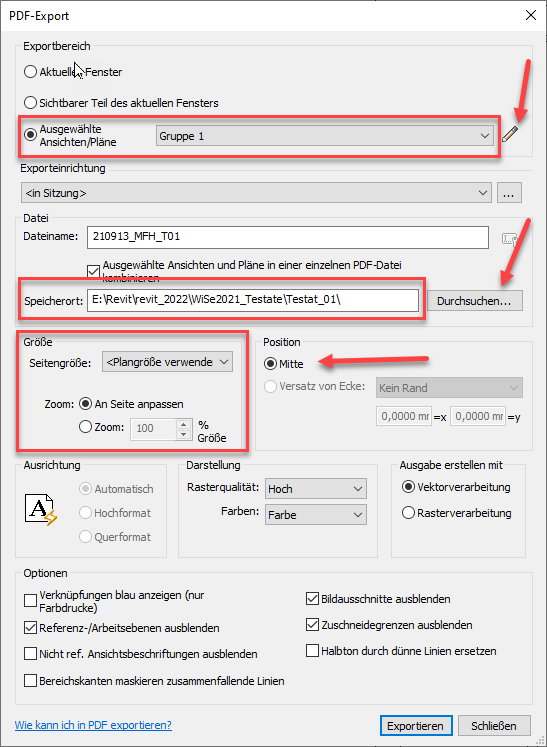

Dialog PDF-Export

Im ersten Dialog muss zunächst ein oder mehrere Elemente die ausgegeben werden sollen ausgewählt werden. Es ist zu empfehlen den Standard Speicherort anzupassen. Dieser verweist auf

%homepath%\documents

Für die Seitengröße sollte Plangröße verwenden gewählt werden. Beim Zoomfaktor ist in diesem Fall 100% zu setzen da sonst der Maßstab nicht korrekt dargestellt wird. Als Position bietet sich Mitte an. Diese Empfehlungen können nach eigenem Ermessen angepasst werden wenn z.B. eine abweichende Seitengröße gewählt wird.

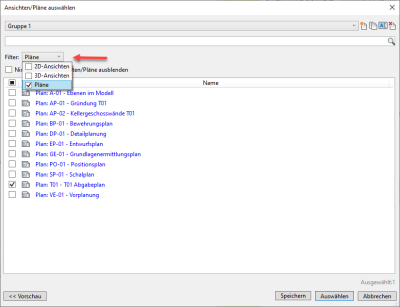

Ansichten / Pläne auswählen

Die Elemente welche als PDF-Datei exportiert werden sollen sind in einem Unterdialog zu wählen. Der Dialog wird über das Bleistift-Symbol erreicht. Im Bereich Filter kann die Anzahl der angezeigten Elemente verringert werden. Die gewünschten Elemente sind auszuwählen und der Dialog per Speichern und Anwenden zu verlassen.

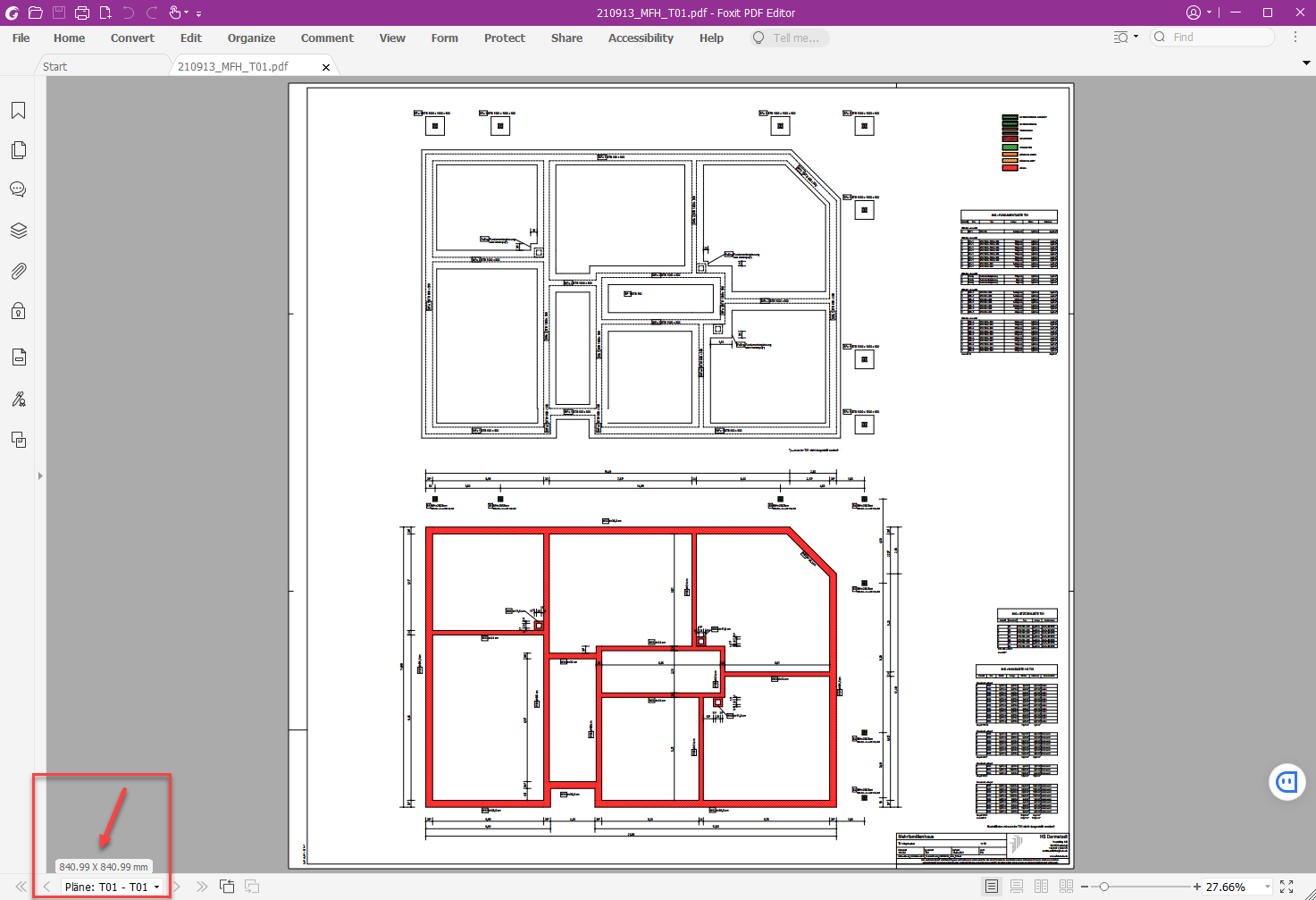

Fertige PDF-Datei

In einem beliebigen PDF-Viewer kann man erkenn dass die Blattgröße korrekt übernommen wurde und somit der Plan auch im korrekten Maßstab erzeugt wird.
