150. Bemassung

{Für andere Versionen kann in der URL einfach die Jahreszahl angepasst werden z.B. https://help.autodesk.com/view/RVT/2020/... -> https://help.autodesk.com/view/RVT/2021/...}

Ausgerichtete Bemassung (DI)

MFL Ausgerichtete Bemaßung

Ausgerichtete Bemassungen können zwischen zwei oder parallelen Referenzen oder Wänden erstellt werden. In der Optionsleiste stehen verschiedene Refenzelemente zur Verfügung

  • Achsen Wand
  • Kanten Wand
  • Achsen Tragende Schicht
  • Kanten Tragende Schicht

Damit kann gesteuert werden welche Referenz zuerst gefangen wird wenn ein Objekt angesteuert wird. Mit der Tabulatortaste kann zwischen den unterschiedlichen Referenzpunkten umgeschaltet werden.

Referenzauswahl

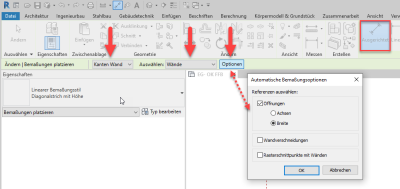

In der Optionsleiste kann für die Auswahl von Referenzen auf Wände umgeschaltet werden.

Auswahlfeld

Bei Auswahl: Wände wird die Optionsschaltfläche aktiv. Dort stehen verschiedene Optionen zur Verfügung.

Optionsfeld

  • Öffnungen
    Bemaßen einer Wand mit den zugehörigen Öffnungen
    • Achsen
      Der Mittelpunkt der Öffnung wird als Referenz für die Maßkette verwendet
    • Breite
      Die Breite der Öffnung wird in der Maßkette ausgegeben
  • Wandverschneidungen
    Die Wand und die sie schneidenden Wände werden in die Maßkette aufgenommen
  • Rasterschnittpunkte mit Wänden
    Die Wand sowie Schnittpunkte der Wandachse mit Rasterlinien werden bemaßt
