11.4. WinGraf Ergebnisse

Die gewünschten Ergebnisse können nach erfolgreicher Berechnung über die Baumstruktur ausgewählt werden. Um den Schnittkraftverlauf in einem Schnitt darzustellen muss zunächst eine Schnittline eingezeichnet werden. Der Ergebnisbaum wird dann um die Auswahlmöglichkeit für die Schnittgrößen im Schnitt ergänzt.

Hinweis:
Dialogbereich beachten!
Schnittlinie erzeugen

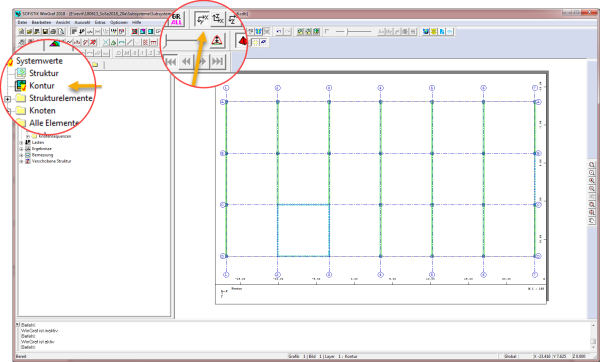

  1. Ansicht wechseln zu Systemwerte - Kontur
  2. Anzeige XY-Grundsystem

Zum vergrößern anklicken

Schnitt zeichnen

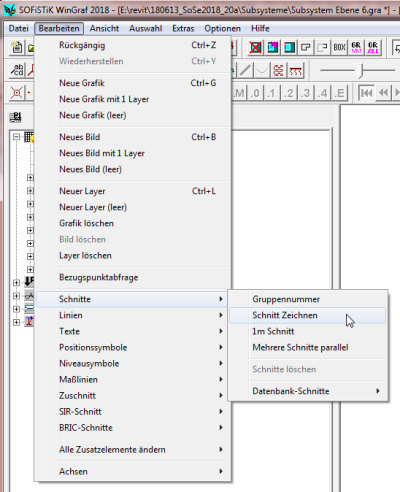

Bearbeiten - Schnitte - Schnitt zeichnen

  1. Bearbeiten - Schnitte - Schnitt zeichnen
  2. Mit der LMT Startpunkt anklicken. Dazu den temporären Objektfang Einzelpunkt F2 verwenden.
  3. Mit der LMT Endpunkt anklicken. Dazu den temporären Objektfang Einzelpunkt F2 verwenden.
  4. Mit ESC beenden
  5. Eingaben speichern
  6. *.gra - Datei mit dem Teddy öffnen um die Schnitt-Koordinaten anzupassen

Beispiel: Hier anpassen:
MOVE X vonX Y vonY Z vonZ UNIT…
DRAW X nachX Y nachY Z nachZ UNIT…

Wichtiger Hinweis: Projektbasispunkt

Ergebnisse im Schnitt

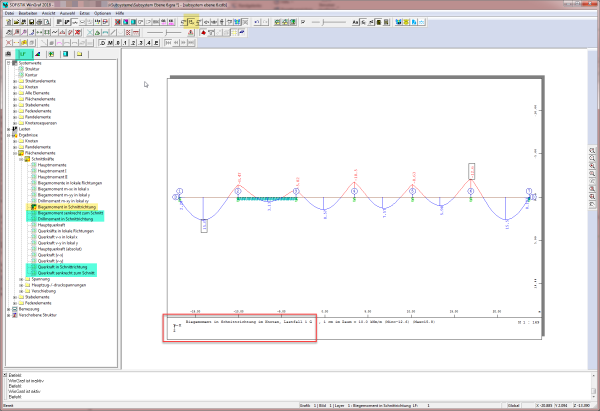

Die Baumstruktur unter Ergebnisse wird um Auswertungen im Schnitt ergänzt. Zur Anzeige des Schnittkraftverlaufs ist eine geeignete Ansichtkonfiguration zu wählen.

Ergebnisse - Flächenelemente - Schnittkräfte

Biegemoment in Schnittrichtung

  • Biegemoment in Schnittrichtung
  • Biegemoment senkrecht zum Schnitt
  • Drillmoment in Schnittrichtung
  • Querkraft in Schnittrichtung
  • Querkraft senkrecht zum Schnitt
