11.2. WinGraf

Dokumentation für WinGraf

WinGRAF ist ein Zeichenprogramm für die Finiten Element bzw. Stabwerksprogramme der SOFiSTiK mit CDBASE–Datenbasis (z.B. TALPA, ASE, STAR2, MAXIMA,BEMESS, AQB, DYNA,HASE oder HYDRA). Es erlaubt die Darstellung von fast allen in der Datenbasis gespeicherten Informationen, insbesondere:

Strukturen:

• Elemente und Knoten mit oder ohne Nummern
• Auflagerbedingungen
• Elastische Bettungen
• Querschnitte und Querschnittswerte
• Materialwerte
• lokale Koordinatensysteme

Ergebnisse:

• Haupt- und Normalspannungen bzw. -momente (Nach Größe und Richtung bei Flächentragwerken)
• Belastungen in Knoten und Elementen
• Flächenhafte Bewehrungen
• Nichtlineare Spannungen, Dehnungen und Rissweiten
• Vektoren der Geschwindigkeiten
• Potentialwerte
• Verformte Struktur
• Biegeflächen

• Schnittgrößen und Verformungen an Stabwerken
• Einflusslinien
• Stabbelastungen
• Stab–Steifigkeiten
• Maximale Spannungen
• Bewehrungen

Die Darstellung kann je nach Ergebnistyp auf verschiedene Arten erfolgen:

• Einzel–Striche oder Pfeile mit definierter (messbarer) Länge
• Zahlenwerte
• Bezeichnungen
• Zustandslinien an Stabtragwerken oder
• Schnitte in Flächentragwerken
• Iso–Linien (Höhenlinien)
• Schraffuren bzw. Füllmuster

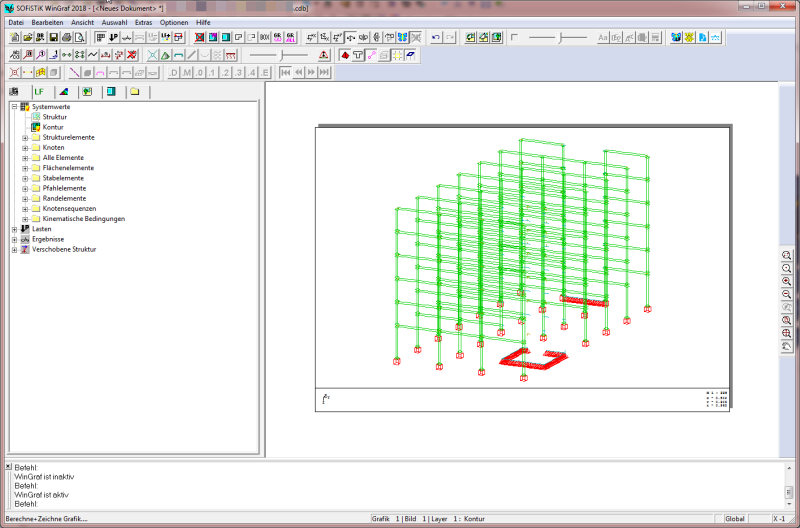

Die Anwendung kann durch anklicken des Schaltfläche im SSD oder per Doppelklick auf eine Datei *.gra gestartet werden.

Hilfe
