15. Stützenbemessung

Stützenpositionierung und Bemessung

Das 3D-Gebäudemodell muss zunächst einmal berechnet worden sein. Danach können die zu bemessenden Stützen aus dem Gebäudemodell ausgewählt werden. Die Auswahl wird über die MFL SOFiSTiK Analysis gestartet.

MFL - SOFiSTiK Analysis - Bemessung -> Stützen

Nunmehr können eine oder mehrere Stützen aktiviert werden. Die Auswahl kann mit einem Kreuzen-Fenster erfolgen. Es werden ausschließlich Tragwerksstützen in die Auswahl aufgenommen. In der Optionsleiste kann die Auswahl mit Fertig stellen abgeschlossen werden. Nunmehr öffnet sich der Dialog zur Stützenbemessung. Dieser besteht aus sechs Kategorien.

System Hier kann die anzulegende Stützenposition benannt werden. Ein späteres verändern des Namens erfolgt im SOFiSTiK: Design Browser über das RMT-Kontextmenü. Weiterhin kann die Geometrie der und Baustoffeigenschaft der Bauteile geprüft werden. Ein Anpassung erfolgt innerhalb des Gebäudemodell in Revit.

System

Einspannung Hier kann die Stützenrandbedingung für diese Stützenposition angepasst werden. Es ist möglich die klassischen Eulerfälle 1 bis 4 abzubilden oder benutzerdefinierte Einspanngrade festzulegen.

Einspannung

Kräfte In dieser Tabelle werden die Einwirkungen aus den berechneten Lastfällen angezeigt. Die Liste kann über die Tabllenköpfe gefiltert werden.

Kräfte

Kombinationen Diese Tabelle listet die für die Bemssung möglichen Einwirklungskombinationen auf. Diese können bei Bedarf deaktiviert werden.

Kombinationen

Bemessung

In diesem Dialog kann als Bemessungsmethode das Nennkrümmungsverfahren1) oder die Allgemeine Methode2) ausgewählt werden. Für die jeweils gewählte Berechnungsmethode können verschiedene Parameter angepasst werden. Durch setzen einer Auswahlbox unter der Tabelle kann bestimmt werdend as die Maßgebenden Bemessungsergebnisse in bestimmte Revit-Parameter übernommen werden. Diese können z.B. in Bauteillisten ausgewertet werden. Über die Schaltfäche Berechnen wird Bemessung gestartet. Der Dialog wird geschlossen und der SOFiSTiK: Berechnungsaufgaben-Monitor wird angezeigt. Die Schaltfläche Schließen beendet den Dialog ohne das eine Berechnung gestartet wird.

Stützenbemessung

Ausführung Nachweis des Brandschutzes

Ausführung

Nach verlassen des Stützenbemssungsdialoges wird die Position im SOFiSTiK: Design Browser angezeigt. Falls dieser nicht direkt angezeigt wird kann er über

MFL - SOFiSTiK Analysis - Benutzeroberfläche -> Design Browser

angezeigt werden. Über das RMT Kontextmenü der Position kann der Stützenbemssungsdialog erneut aufgerufen werden. Es stehen hierin weitere Optionen zur Verfügung.

SOFiSTiK: Design BrowserSOFiSTiK: Design Browser, Kontextmenü

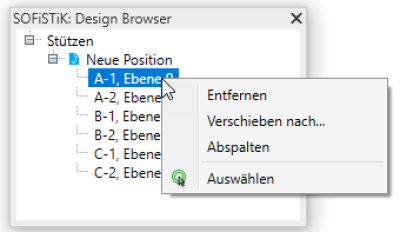

Durch Auswahl einer Stütze im Revit Arbeitsbereich wird die Einzelstütze in der Stützenposition markiert. Über das RMT Kontextmenü der Stütze stehen weitere Optionen zur Verfügung. Unter anderem kann die aktive Stütze Abgespalten werden. Dies bedeutet das eine neue Bemessungsposition begründet wird. Mittels Verschieben nach… kann die aktive Stütze einer anderen Position zugeordnet werden. Die Aufspaltung in wirtschaftliche Bemessungspositionen muss nach Ingenieurmäßigem ermessen erfolgen. Ein Hilfsmittel hierzu können Revit Bauteillisten sein.

Kontextmenü Stütze

Die Berechnung der Stützenpositionen wird über den SOFiSTiK: Berechnungsaufgaben-Monitor gestartet.

SOFiSTiK: Berechnungsaufgaben-Monitor

Die Ergbenisse können über die zugeordnete Schaltfläche im Report Browser angezeigt werden. Der Ausgabeumfang wird im Bemessungs-Dialog zur Stützenbemessung angepasst werden.

1)
DIN EN 1992-1-1, 5.8.8 (1); Dieses Näherungsverfahren eignet sich vor allem für Einzelstützen mit konstanter Normalkraftbeanspruchung und einer definierten Knicklänge. Mit dem Verfahren wird ein Nennmoment mit einer Vorverformung nach Theorie II. Ordnung berechnet, die auf der Grundlage der Knicklänge und einer geschätzten Maximalkrümmung ermittelt wird.
2)
DIN EN 1992-1-1, 5.8.6 (1); Das allgemeine Verfahren basiert auf einer nichtlinearen Schnittgrößenermittlung, die die geometrische Nichtlinearität nach Theorie II. Ordnung beinhaltet.
