30. Bewehrung erzeugen

SOFiSTiK Reinforcement Generation 2018

Nachdem das Gebäudemodell berechnet und bemessen wurde können die Bemessungsergebnisse nach Revit importiert werden. Hieraus kann eine Bewehrungsverlegung für Träger, Stützen, Platten und Wände mit Stabstahl generiert werden. Hierbei handelt es sich jedoch nur um einen Bewehrungsvorschlag. Die Verlegung bedarf noch der Überarbeit nach den Regeln der DIN EN 1992-1-1 1). Die erzeugte Bewehrung wird nur in einem Bewehrungsplan für die entsprechende Ebene angezeigt. Hierzu muss zunächst eine geeignete Draufsicht erzeugt werden.

Importdialog:

MFL - SOFiSTiK Bewehrung - Reinforcement Generation -> Erzeugen

MFL - Reinforcement Generation

Im erscheinenden Dialog wird als Datenquelle die zum (Sub-)system gehörende Datenbank (CDB) ausgewählt. Im Abschnitt Auswahl der Modellkomponenten können einzelne Bauteile oder alle sichtbaren Bauteile gewählt werden. Für Böden, Wände und Platten werden Bewehrungen für

Oben / AussenT(op) / (N)ear
Unten / InnenB(ottom) / (F)ar)

erzeugt. Hierbei wird unterschieden in

Haupttragrichung1
Nebentragrichtung2

Die Bezeichnungen sind in DIN EN ISO 3766 2) geregelt.

SOFiSTiK: Bewehrung erzeugen

Durch aktivieren einer Bewehrungslage in der linken Dialogfensterhälfte kann für diese die zu verwendenden Stabquerschnitte vordefiniert werden.

SOFiSTiK: Bewehrung erzeugen: Einstellungen

Im zugehörigen Bewehrungsplan wird die erzeugte Stabstahlverlegung sichtbar und kann überarbeitet werden.

Erzeugte Stabstahlbewehrung einer Decke 2D
Bewehrungsübersicht 2D

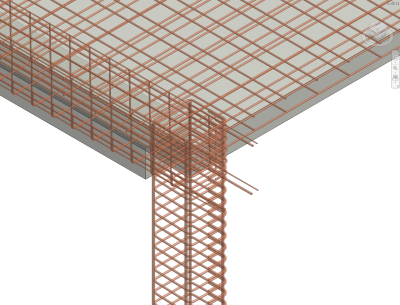

Erzeugte Stabstahlbewehrung einer Decke 3D
Bewehrungsübersicht 3D
Erzeugte Stabstahlbewehrung 3D (Standard)Erzeugte Stabstahlbewehrung 3D (Schattiert)Erzeugte Stabstahlbewehrung 3D (gefiltert)
Erzeugte Stabstahlbewehrung 3D (Standard) Erzeugte Stabstahlbewehrung 3D (Schattiert) Erzeugte Stabstahlbewehrung 3D (gefiltert)

Die Darstellung der Bewehrung kann bei aktivierter Biegeform im Eigenshcfatenbrowser gesteuert werden.

Sichtbarkeitszustände in Ansichten

Über Filter kann für jede Bewehrungsrichtung eine andere Darstellung gewählt werden.

MFL - Ansicht - Grafik -> Filter

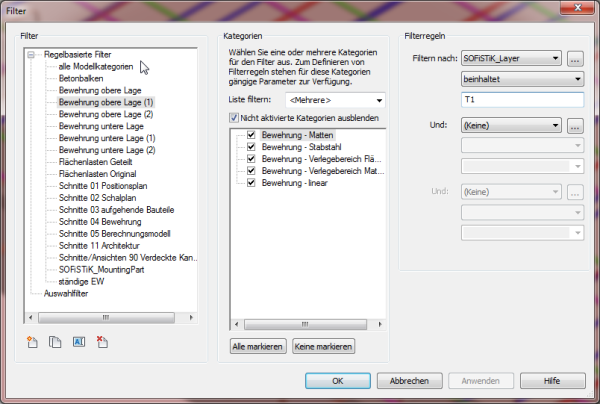

Filtereinstellungen

Überschreibungen Sichtbarkeiten

Füllmustergrafiken

Hilfe

1) , 2)
Bezug im Hochschulnetz über h_da Bibliothek oder Beuth Verlag Berlin
