10. Zuordnung
Materialmapping
MFL - SOFiSTiK Analysis - Zuordnung - Material

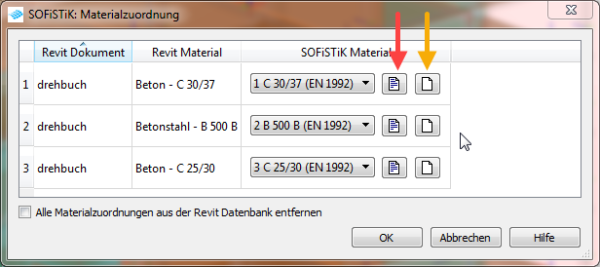

Über diesen Dialog können die in Revit verwendeten Materialien SOFiSTiK Materialien zugeordnet werden. In der SOFiSTiK Material Datenbank sind für genormte Materialien die notwendigen Kennwerte hinterlegt. Der rote Pfeil zeigt den Weg um ein anderes Material aus der SOFiSTiK Datenbank auszuwählen. Der orange Pfeil zeigt den Weg um auf Basis der SOFiSTiK Material Datenbank ein neues Material zu definieren.

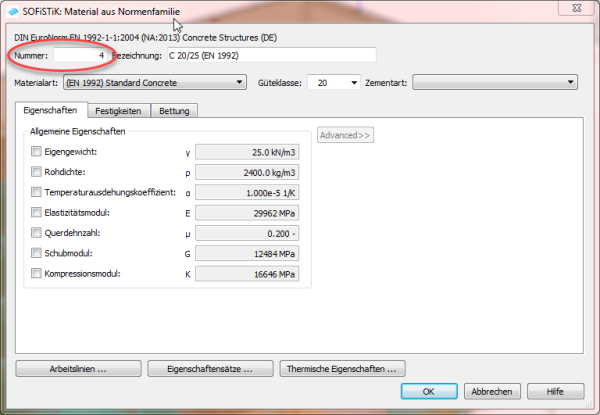

Die rote Zahl wird inkrementiert und findet sich in der Ausgabe der Berechnung wieder.
Querschnittsmapping
MFL - SOFiSTiK Analysis - Zuordnung - Querschnitte

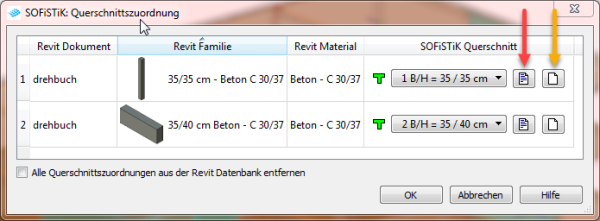

Über diesen Dialog können die in Revit verwendeten Querschnitte SOFiSTiK Querschnitten zugeordnet werden. Der rote Pfeil zeigt den Weg um den aktuellen Querschnitt aus der SOFiSTiK Datenbank anzupassen. Der orange Pfeil zeigt den Weg einen neuen SOFiSTiK Querschnitt zu definieren.
 |

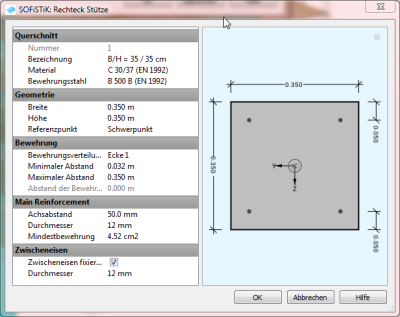

| Anpassen durch auswählen einer Angabe |
 |

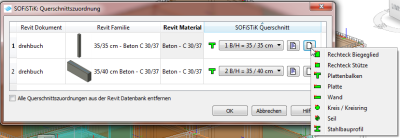

| Neuen Querschnitt anlegen |
Lastmapping
MFL - SOFiSTiK Analysis - Zuordnung - Lasteinwirkung
Gesamtsystem
Anschlußsteifigkeiten
Plattenbalken
