14. Ergebnisvisualisierung in Revit

Die Berechnungsergebnisse können am günstigsten in einer Ergenisansicht visualisiert werden.

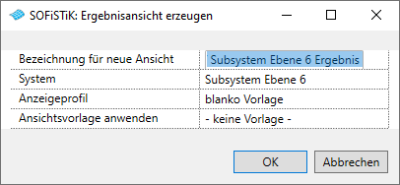

MFL - SOFiSTiK Analysis - Ergebnisse - Anzeigen -> Anzeigen in neuer Ansicht

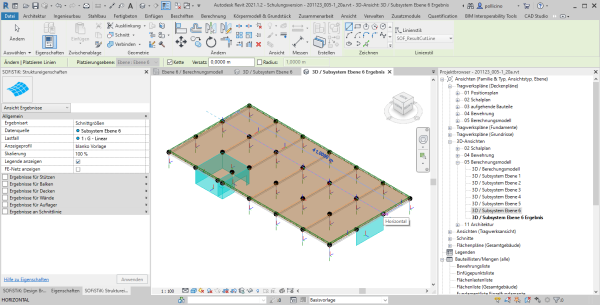

SOFiSTiK erzeugt nunmehr eine neue Ansicht und verknüpft die zugehörige Ergebnisdatenbank cdb.

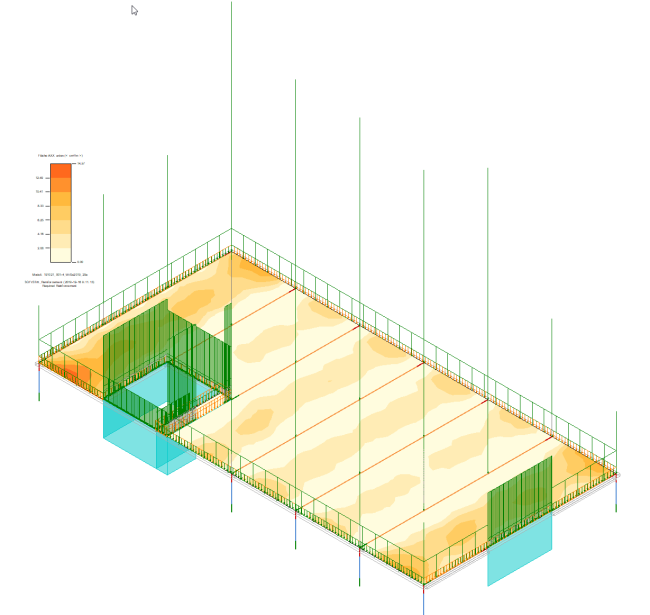

Nunmehr können in der neuen Ansicht verschiedene Ergebnisse visualisiert werden. Diese Ansicht kann auf Plänen abgesetzt werden.

Im Berechnungsmodell können auf den notwendigen Ebenen besondere Schnittlinien erzeugt werden. Nach der Berechnung stehen an diesen ausgewiesenen Schnitte ebenfalls Schnittgrößenauswertungen zur Verfügung. Die Schnittlinien können mittels eines SOFiSTiK Tools einfach im Skizzenmodus erzeugt werden.

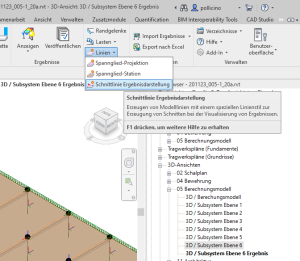

MFL - SOFiSTiK Analysis - Werkzeuge - Linien -> Schnittlinie Ergebnisdarstellung

Die Schnittlinie wird im Skizzenmodus erzeugt. Vor dem absetzen der Linie sollte in der Optionsleiste die korrekte Ebene gewählt werden.

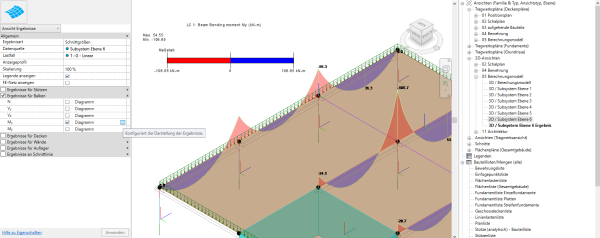

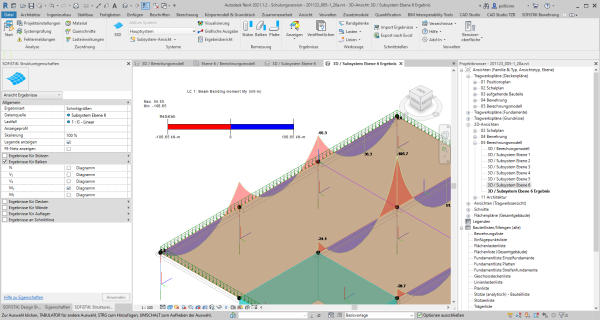

In der Eigenschaftenleiste kann das gewünschte Ergebnis ausgewählt werden. In der jeweiligen Zeile kann die Darstellung angepasst werden.

Um Berechnungsergebnisse aus SOFiSTiK in Revit anzuzeigen muss die Ergebnisdatenbank CDB zunächst importiert werden.

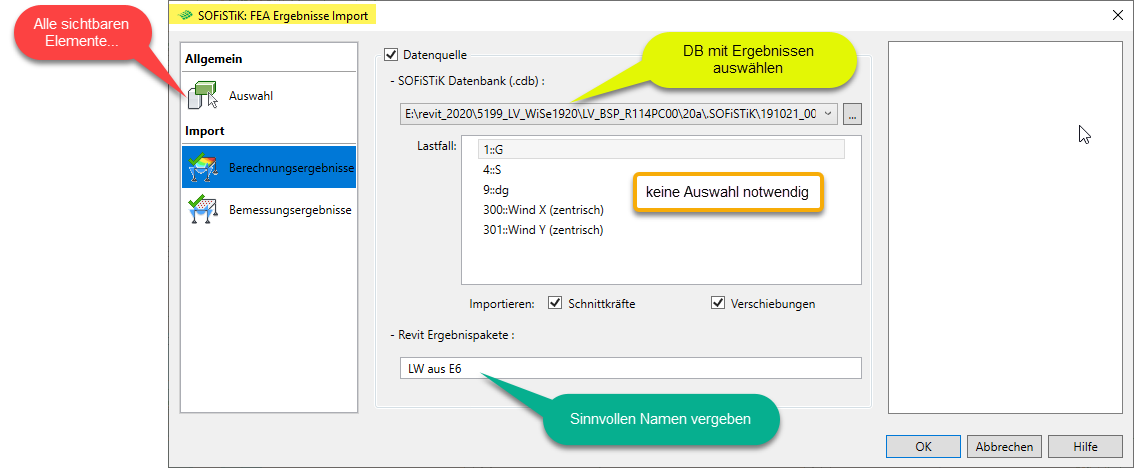

MFL - SOFiSTiK Analysis - Ergebnisse -> Import Ergebnisse

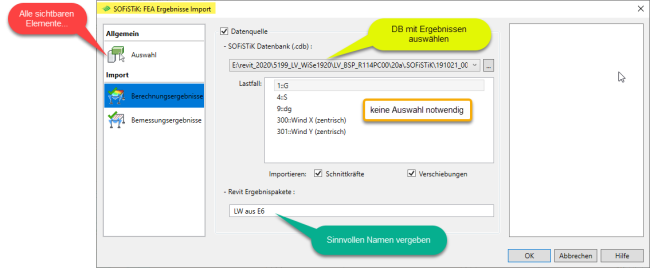

Im Nachfolgenden Dialog sind über den Punkt Auswahl die gewünschten Bauteile auszuwählen. Unter Import können danach die Berechnungsergebnisse bzw. Bemessungsergebnisse ausgewählt werden.

MFL - SOFiSTiK Analysis - Ergebnisse -> Ergebnis Explorer

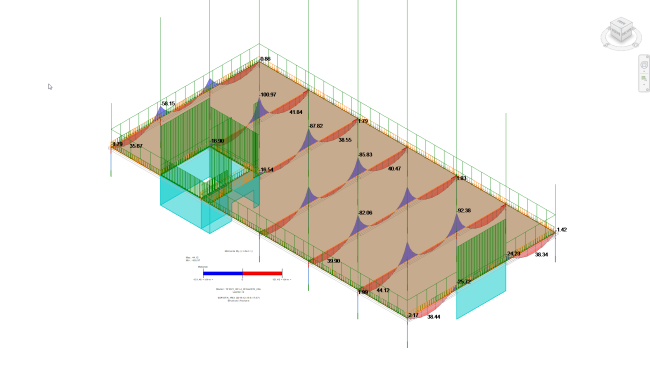

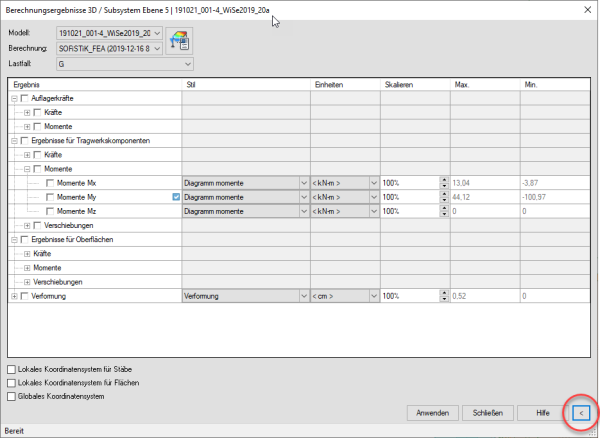

In diesem Dialog können die darzustellenden Schnittgrößen ausgewählt und in Revit visualisiert werden. Die Darstellung kann über das Eigenschaftenfenster angepasst werden.

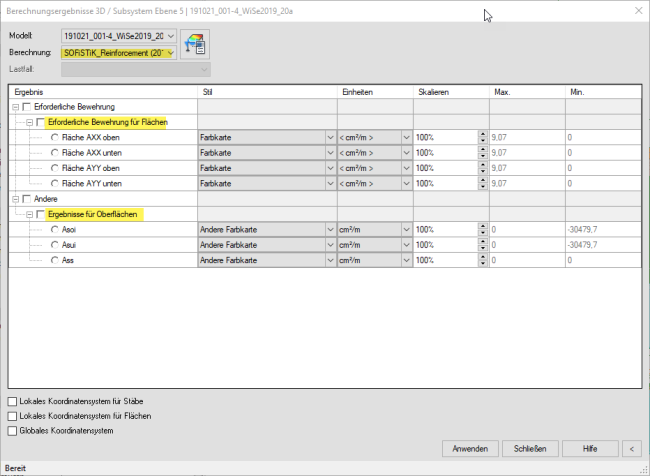

Soweit auch Bemessungsergebnisse vorliegen können diese ebenfalls importiert und visualisiert werden. Hierzu kann im Ergebnis Explorer mittels Berechnung der Ergebnissatz gewechselt werden. Die Darstellung kann analog der Schnittgrößen eingestellt werden. Siehe hierzu auch Bewehrung erzeugen und prüfen
