08. Lastweiterleitung

Nachdem alle notwendigen Subsysteme erzeugt, konfiguriert und berechnet wurden können Lastweiterleitungen von den oberen Ebenen bis zur Gründung erzeugt werden. Dafür ist es notwendig aus dem Revit App Store Structural Analysis Toolkit zu installieren. Mit dieser App wird es möglich die Berechnungsergebnisse aus der vorangegangenen SOFiSTiK Berechnung in Revit zur Verfügung zu stellen.

MFL - SOFiSTiK Analysis -> Ergebnisse

Zur Darstellung der Lastweiterleitungen in den Subsystemen sind Entwurfsoptionen anzulegen. Dies erfolgt in einem separaten Dialogfeld.

MFL - Verwalten -> Entwurfsoptionen

oder am unteren Rand des Zeichenbereichs

Alle Bezeichnungen können frei benannt werden sollten jedoch einen Zusammenhang zur Verwendung aufzeigen um eine Übersichtlichkeit zu bewahren. In diesem Dialog ist zunächst ein neuer Auswahlsatz zu erstellen SOFiSTiK. Darunter entstehen dann die benötigten Optionen. Primär sollte keine Lastweiterleitung vereinbart sein keine LW (primär). Danach folgenden als Option die gewünschten LW E5 mit LW aus E6. Auch hier sollten die Bezeichnungen sprechend gewählt werden.

⇒ Ebene 5 mit Lastweiterleitung aus Ebene 6

Hilfe

1. Ziel-Subsystem aktivieren
2. Zugehörige Entwurfsoption aktivieren
3. SOFiSTiK Analysis - Werkzeuge → Lastweiterleitung
4. Nacharbeiten soweit notwendig(i.d.R. keine ggf. Skalierfaktor der Lasten anpassen)
5. Primäre Entwurfsoption aktivieren
6. Eigenschaften - Grafiken → Überschreibungen Sichtbarkeit/Grafiken → Entwurfsoptionen
7. Entwurfsauswahlsatz (z.B. SOFiSTiK) → Entwurfsoptionen (z.B. E5 mit LW aus E6) aktivieren

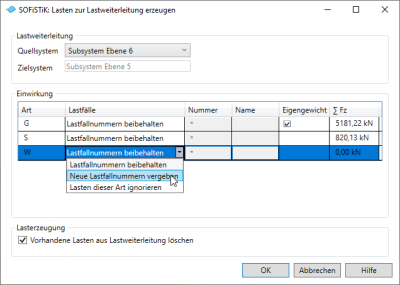

• Zur besseren Übersicht bei der Auswertung können neue LF-Nr. vergeben werden
• Werden alle Lastfälle aus Lasten dieser Art ignorieren gesetzt und der Haken Vorhandene Lasten aus Lastweiterleitung löschen gesetzt können alle Übernahmen entfernt werden.
