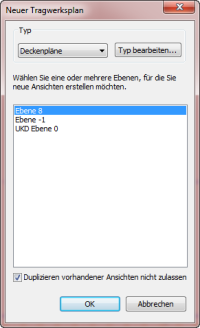

Eine erste Draufsicht wird für neue Ebenen erzeugt indem in diesem Dialog die entsprechende Ebene (z.B. Ebene 8) gewählt wird.

Ansicht - Draufsichten -> Tragwerksplan

Für Ebenen vom Typ Ebene UKD wird keine Draufsicht benötigt. Gleiches gilt für die Ebene -1. Diese ist die UK des Bauwerks (sofern es die letzte ist). Die neue Ansicht wird unter

Projektbrowser - Ansichten (Familie & Typ, Ansichtstyp, Ebene) - Tragwerkspläne(Deckenpläne) - ???

erzeugt und als aktuell auf den Bildschirm gelegt. Im Eigenschaftsfenster werden die Eigenschaften derselben angezeigt. Es ist insbesondere

• der Ansichtstyp
• die Ansichtsvorlage

zu wählen. Der Ansichtstyp muß nach der Philosophie von SOFiSTiK 02 Schalplan sein. Ansichten für andere Planarten werden auf die gleiche Art erzeugt. Die Benennung muß nach der Philosophie von SOFiSTiK Ebene [Nr] / [Planart] sein. Die Ebene auf welche verwiesen werden soll wird jedoch nicht mehr im Dialog

Ansicht - Draufsichten - Tragwerksplan -> Neuer Tragwerksplan

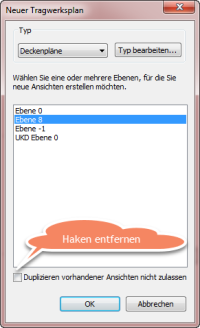

angezeigt. Hierzu ist der Haken bei Duplizieren vorhandener Ansichten nicht zulassen zu entfernen. Nunmehr kann die Quellebene Ebene [Nr] ausgewählt werden. Diese wird wieder unter …??? angezeigt und fortlaufend nach dem Schema Ebene [Nr](Nr) bezeichnet.

Für jede neue Ansicht sind folgende Angaben anzupassen

• Ansichtsname → ID-Daten - Ansichtsname Ebene [Nr] / [Planart]
• Ansichtstyp
• Ansichtsvorlage
