05.1. Bauteilliste erzeugen / bearbeiten

MFL-Ansicht - Erstellen - Dropdown-Liste: Bauteillisten

oder

Projektbrowser - Bauteillisten/Mengen -> RMT -> Neue Bauteilliste/Mengen

oder

Projektbrowser - Bauteillisten/Mengen -> vorh. Bauteilliste aktivieren

Im Dialogfeld Neue Bauteilliste kann die Auswahl für Kategorien über das Feld Liste filtern eingeschränkt werden. Im Kategorie Feld muss ausgewählt werden für welche Objekte eine Liste erstellt werden soll. Der Name kann angepasst werden. im folgenden wurde die Liste Ingenieurbau aktiviert und die Kategorie Wände ausgewählt.

Dieses Dialogfeld dient dazu die Bauteilliste zu konfigurieren.

• Felder
• Filter
• Sortierung/Gruppierung
• Formatierung
• Darstellung

Je nach Kategorie stehen unterschiedliche Felder zur Verfügung.

1. Die gewünschten / notwendigen Felder sind zu aktivieren und mit dem grünen/roten Pfeil nach rechts/links zu verschoben werden.
2. Die hinterlegten Informationen werden in der Reihenfolge der Auswahlfelder angezeigt. Die Anordnung kann nach Auswahl mit den Pfeilen hoch/runter angepasst werden.
3. Hinzufügen eines benutzerdefinierten Felds (Projektparameter oder gemeinsam genutzter Parameter)
4. Erstellen eines Felds, dessen Wert mit einer Formel berechnet wird
5. Kombinieren von Parametern in ein und demselben Feld
6. Ändern eines kombinierten Parameters oder berechneten Feld / Löschen eines kombinierten Parameters oder berechneten Feld

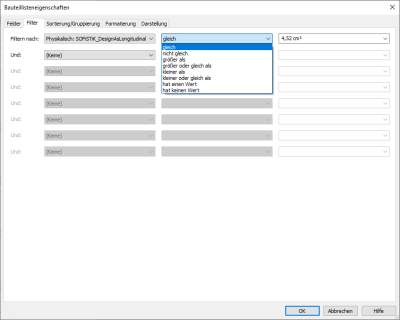

Mit Filtern können die angezeigten Daten in der Bauteilliste begrenzt werden. Die Filteroptionen sind logisch und verknüpft.

Filter können nur auf Felder die in der Bauteilliste enthalten sind angewendet werden. Es stehen verschiedene Vergleichsoperatoren zur Verfügung.

• gleich / nicht gleich
• größer als / größer oder gleich als
• kleiner als / kleiner oder gleich als
• hat einen Wert / hat keinen Wert

Auf folgende Felder können keine Filter angewendet werden:

• Familie
• Typ
• Familie und Typ
• Flächentyp (in Flächenlisten)
• Von Raum, Zu Raum (in Türlisten)
• Materialparameter
