06.1. Einwirkungen

Durch das aufbringen verschiedener Einwirkungen auf das Berechnungsmodell können Verformungen und Spannungen in den Bauteilen berechnet und somit eine Bemessung durchgeführt werden. Die Einwirkungen sind Lastfällen zuzuordnen damit eine Kombinationsbildung möglich wird. Die Bildung der notwendige Lastfallkombinationen in Abhängigkeit der anzuwendenden Normen erfolgt im Analyseprogramm. Beim anlegen des Berechnungsmodells sollte beachtet werden das die Berechnung am Gesamtsystem i.d.R. mit den Orginalen Einwirkungen erfolgt während bei der Berechnung der Subsystem die Verkehrslaststellung zu berücksichtigen ist.

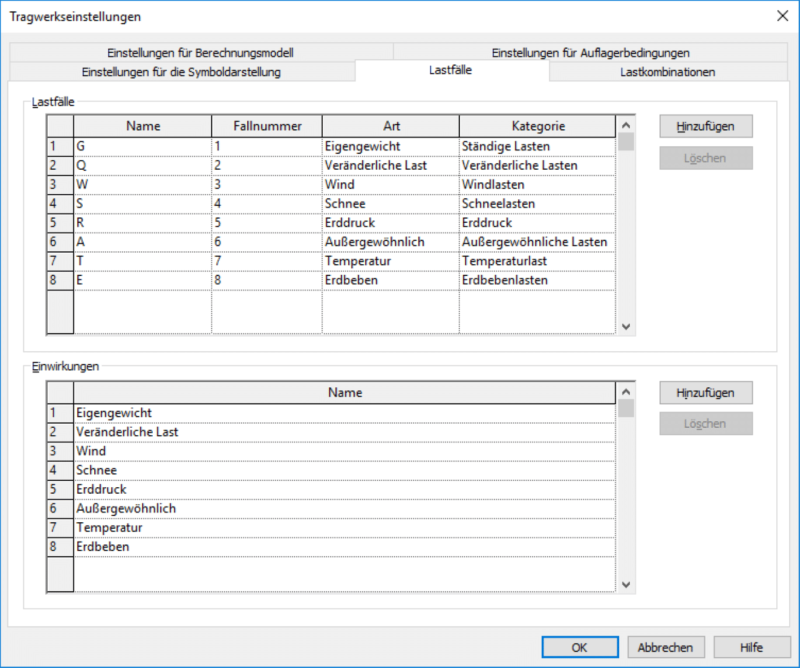

Lastfall

Einwirkungsarten

Die Einwirkungen können als Einzel-, Strecken- oder Flächenlast aufgebracht werden. Vor dem absetzen der Einwirkung in den Eigenschaften der zugehörige Lastfall sowie die Lastordinate anzugeben. Der Anwender hat hier besonders auf die Koordinatenrichtung sowie das evtl. notwendige Vorzeichen zu achten. Mit diesem wird die Wirkungsrichtung festgelegt. Die Richtung ist bei der Übergabe an das Analyseprogramm ggf. anzupassen bzw. so zu wählen wie in Autodesk Revit verwendet

Einzellast

Freie Einzellasten können an Bauteilen beliebig platziert werden. Hierfür kann für das Koordinatensystem Projekt oder Arbeitsebene gewählt werden. Abhängige Einzellasten können an Endpunkten von Trägern, Streben oder Stützen platziert werden.

Streckenlast

Freie Streckenlasten können an Bauteilen beliebig platziert werden. Hierfür kann für das Koordinatensystem Projekt oder Arbeitsebene gewählt werden. Abhängige Streckenlasten können an Kanten tragender Wände, Geschossdecken oder entlang von Tragwerkselementen platziert werden.

Flächenlast

Freie Flächenlasten können auf tragenden Geschossdecken oder tragenden Wänden beliebig platziert werden. Zum erzeugen der Umgrenzung können die Zeichenwerkzeuge verwendet werden. Für das Koordinatensystem kann Projekt oder Arbeitsebene gewählt werden. Abhängige Flächenlasten können am Berechnungsmodell z.B. Geschossdecke platziert werden innerhalb der Geometrie können keine Lasten eingegeben werden.
