030. Ebenen
{Für andere Versionen kann in der URL einfach die Jahreszahl angepasst werden z.B. https://help.autodesk.com/view/RVT/2020/... -> https://help.autodesk.com/view/RVT/2021/...}
Mittels Ebenen werden Höhen bzw. Geschosse innerhalb eines Projektes festgelegt. Ebenen sind unendlich große horizontale oder geneigte Flächen. Sie dienen als Referenz für ebenenbasierte Elemente wie Dächer oder Geschossdecken. Auch Wände können ebenenbasiert abgesetzt werden. In den Vorlagen für Revit 2020 sind die Projekte mit bis zu drei Ebenen pro Geschoss vordefiniert.
| OK FFB | Oberkante Fertigfußboden | Typ: Ebene OK FFB |
| OK RFB | Oberkante Rohfußboden | Typ: Ebene Rohbau Oberkante |
| UK RD | Unterkante Rohdecke | Typ: Ebene Rohbau Unterkante |
In der Vorlage Architektur-Vorlage bzw. Architektur-Ingenieurbau-Vorlage sind bereits Ebenen für vier Obergeschosse vordefiniert. Die Ebenen können ergänzt oder gelöscht werden. Eine Übersicht zur Anpassung der Ebenenhöhen findet man im Projektbrowser unter
Ansichten (Gliederung 1 + 2) - ALLGEMEIN - Schnitt Name -> Schnitt: EBENEN IM PROJEKT
Die Ebenenlage sollte erst dann angepasst werden wenn ein ggf. vorhandens Regelgeschoß durch kopieren eingefügt wurde. Andernfalls kann es passieren das Bauteile nicht korrekt an die begrenzenden Ebenen angepasst und daher mit einem Ebenenversatz platziert werden. Dies führt zu vermeidbaren Nacharbeiten.
Ansichtsbereich
Die Darstellung der Bauteile wird neben den Einstellungen in der gewählten Ansichtsvorlage auch durch die des Ansichtbereiches gesteuert. Durch die dort getroffenen Definitionen wird festgelegt ob ein Bauteil sichtbar oder verdeckt angezeigt wird. Die Voreinstellungen können im Eigenschaftenbereich der Ansicht angepasst werden.

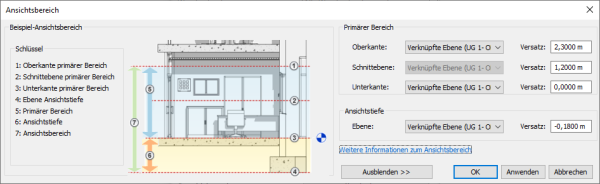

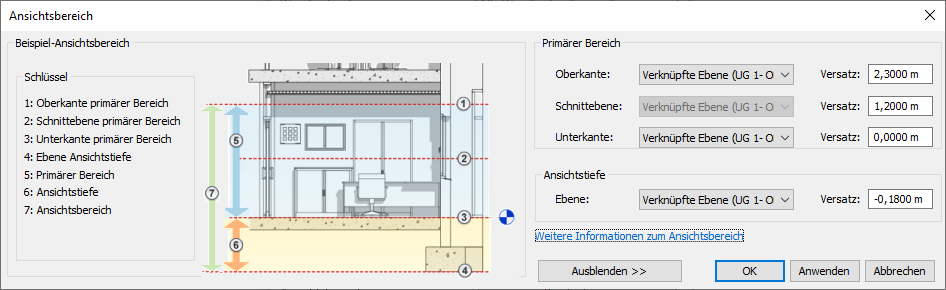

Eigenschaften - Grenzen - Ansichtsbereich

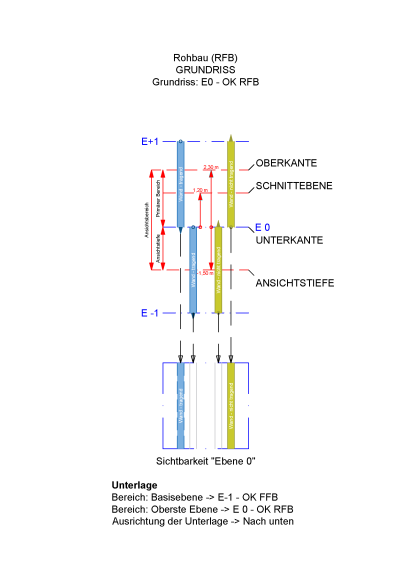

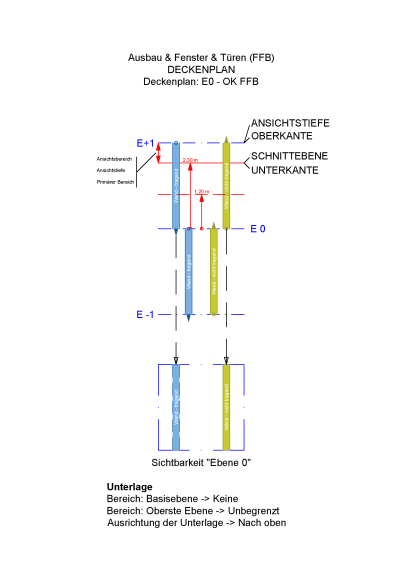

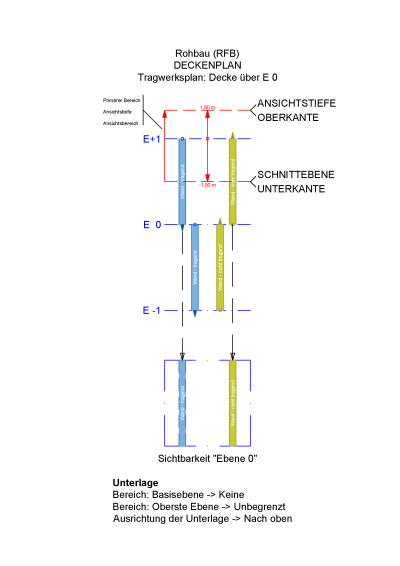

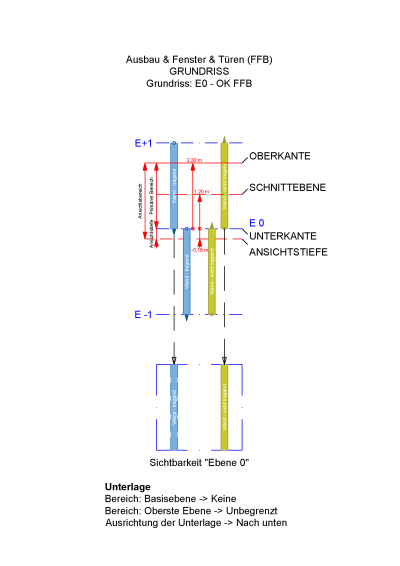

Die Vorgaben sind hier grafisch dargestellt.
Planbereich
Ein Planbereich definiert einen Planausschnitt mit anderen Schnittebenen. Somit können z.B. Bauteile die auf einer andere Höhe liegen im Grundriss sichtbar gemacht werden.
MFL Ansicht - Draufsichten - Planbereich

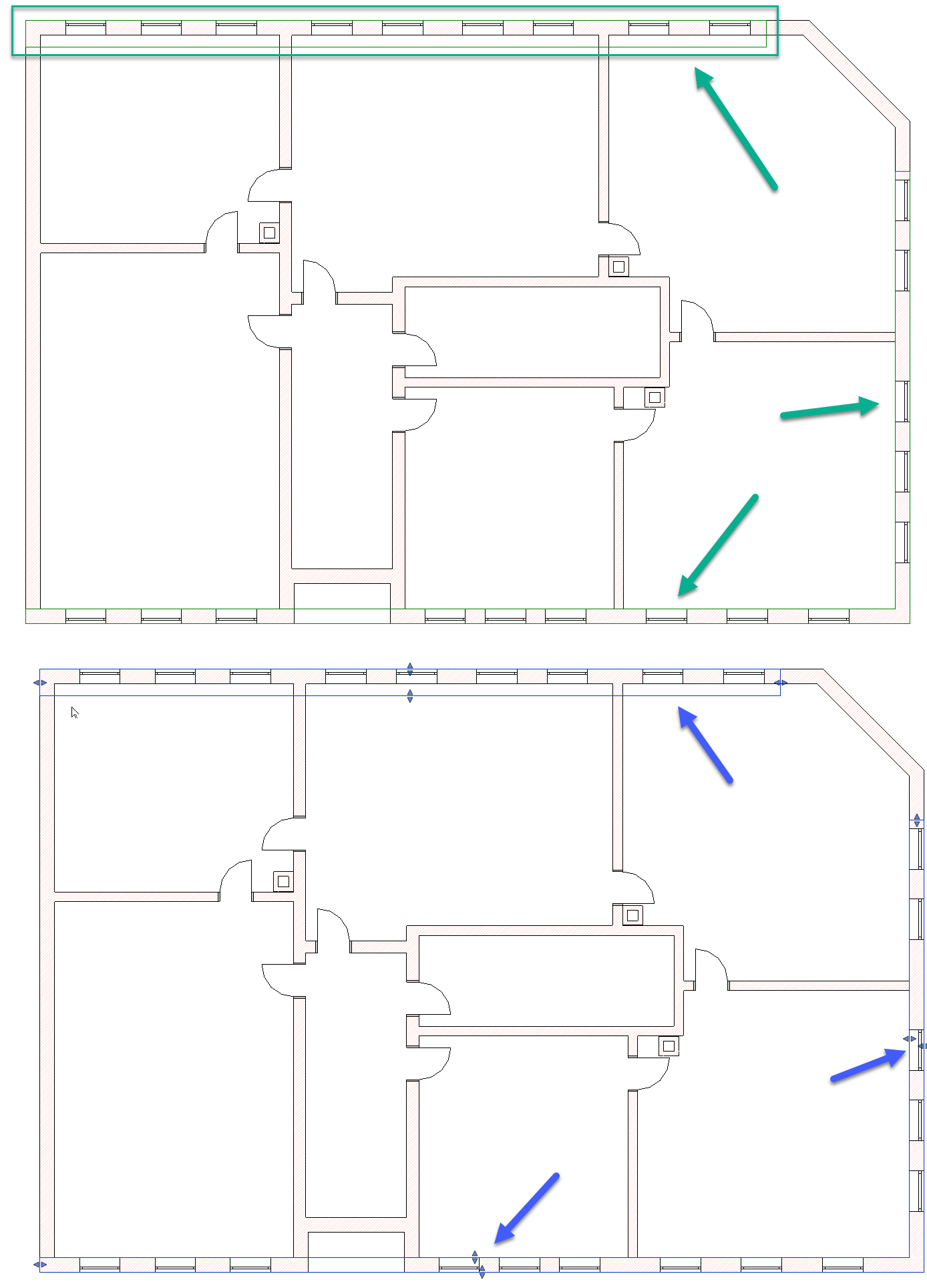

Mit dieser Funktion können im Skizzenmodus geschlossene, sich nicht überlappende Polygone in eine Ansicht gezeichnet werden.
Die Umgrenzung wird mit einer grünen Linie angezeigt und kann wie eine Decke bearbeitet werden.

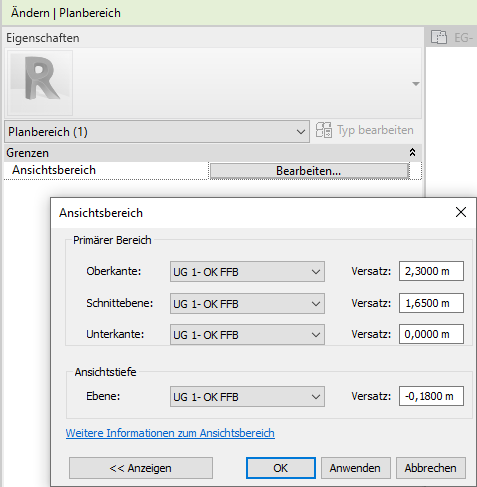

Ist der Planbereich aktiviert kann im Eigenschaftendialog die Schnittebenenlage konfiguriert werden

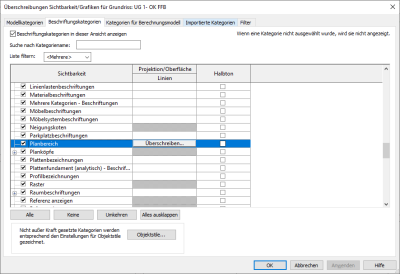

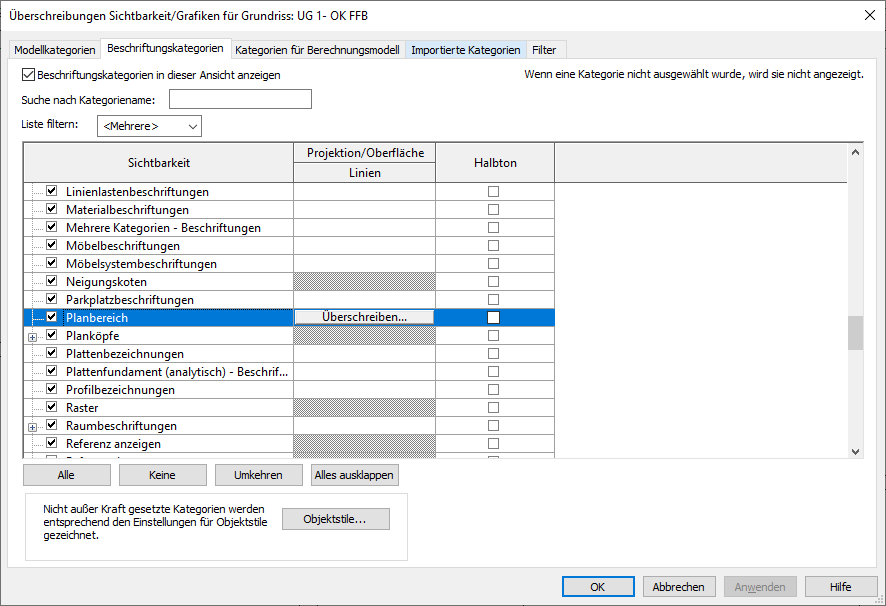

Über Sichbarkeitseinstellungen können die Planbereiche unsichtbar gemacht werden. Somit werden diese in den Ausgabeplänen nicht angezeigt.
MFL Ansicht - Grafik -> Sichbarkeit/Grafiken
oder Shortcut VV bzw. VG
